電動葫蘆跑車的間隙調整

發布:創始人?瀏覽:1次

電動葫蘆的跑車在安裝時需要根據工字鋼梁或H型鋼的寬度調整跑車輪子的間隙,所以需要安裝前進行測量,然后跑車軸上的墊片就可以相應的放置數量了,左右兩側數量應該保持一致。

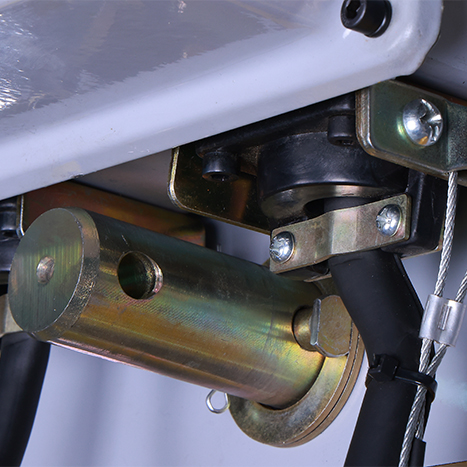

電動葫蘆跑車軸及調節墊圈

因?yàn)槊總€(gè)調節墊圈的大小都是一樣的,所以測量出寬度后即可較準確的確認輪子之間的間隙。

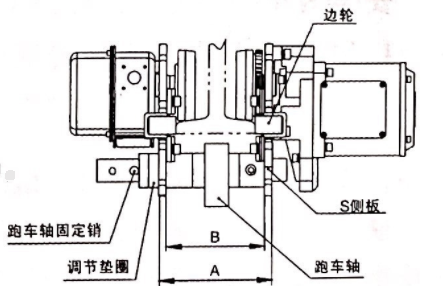

 電動葫蘆跑車間隙示意

具體寬度調整方法如下,更多請參考產品說明書:

1、請參照上圖調整小車寬度以獲得合適的間隙。

2、尺寸“A"是當兩塊側板向外完全拉伸時的測量值。

3、尺寸“A"必須:約為軌道法蘭寬度(B) +4mm。

4、未達到上訴尺寸“A",應不考慮數目增加或減少

5、調整墊圈的數目在得到尺寸“A" 后,須將開口銷插入到軸狀限位銷中

6、并確保彎曲開口銷的兩個分叉。

7、始終使螺母可靠固定,插入開口銷并使其完全彎曲。



間隙調整正確可以是起重機上的鏈條式電動葫蘆平穩運行,否則出現偏離的話會出現跑軌、偏軌,還會導致吊裝重物不平衡甚至出現超載,影響作業進度和使用an全。
