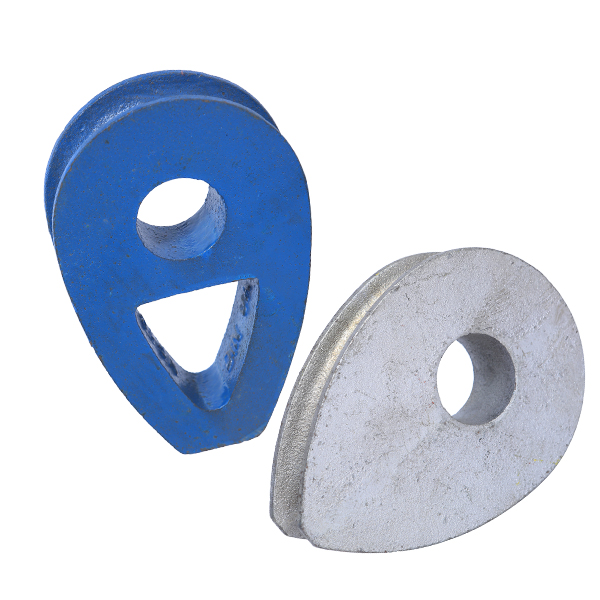

鋼絲繩用重型套環
發布:自創?瀏覽:133次
產品介紹
鋼絲繩用重型套環是一個有槽溝的薄金屬環,它是一種用來保護吊索末端的吊圈。套環可能用于鋼絲繩和合成繩。套環的尺寸需要仔細選擇,以使吊圈能正確地包著套環的槽溝即可。
鋼絲繩用重型套環的特點及使用事項
鋼絲繩用重型套環應光滑平整,不得有損害鋼絲繩的裂紋、瑕疵、銳邊和表面粗糙不平等缺陷。套環表面應進行熱浸鍍鋅處理,且不得有漏鍍、鋅粒、氣泡、裂紋等不良現象。鍍鋅層在正常應用時,應有足夠的附著強度。另外,套環的材料可選用A3鋼或15、35等碳素鋼。套環安全負荷應不低于鋼絲繩破斷拉力的32%,且使用時套環選用應與鋼絲繩規格相符,采用的軸銷直徑不得小于鋼絲繩直徑的二倍。
產品參數
SIZE{mm) | d | l | c | d1 | b |
8 | 9 | 56 | 40 | 14 | 15 |
10 | 11 | 70 | 50 | 18 | 17.5 |
12 | 13 | 84 | 60 | 21 | 20 |
14 | 16 | 98 | 70 | 25 | 23.5 |
16 | 18 | 110 | 80 | 28 | 26 |
18 | 20 | 130 | 90 | 31 | 28.5 |
20 | 22 | 140 | 100 | 35 | 31 |
22 | 24 | 150 | 110 | 38 | 33.5 |
24 | 26 | 170 | 120 | 41 | 36 |
26 | 29 | 180 | 130 | 44 | 39.5 |
28 | 31 | 200 | 140 | 47 | 42 |
32 | 35 | 220 | 180 | 53 | 47 |
36 | 40 | 250 | 180 | 59 | 53 |
40 | 44 | 280 | 200 | 65 | 58 |
44 | 48 | 310 | 220 | 70 | 63 |
48 | 53 | 340 | 240 | 76 | 69 |
52 | 57 | 360 | 280 | 81 | 74 |
56 | 62 | 390 | 280 | 86 | 80 |
64 | 70 | 450 | 320 | 95 | 50 |
72 | 79 | 500 | 320 | 104 | 101 |
更新時間:2023年6月30日
